UMBRA H1S50-10M5 UMBRA滚珠丝杆
扫码获取价格库存技术资料
- 品牌: umbra 丝杆 代理
- 分类: H1S系列(直径06-160)
- 类型:
- 属性: UMBRA H1S50-10M5 UMBRA滚珠丝杆，-UMBRA H1S50-10M5 UMBRA滚珠丝杆-UMBRA H1S50-10M5 umbra 丝杆 代理 二、应用领域及案例分析 UMBRA H1S50-10M5 umbra是什么丝杆丝母 umbra滚珠丝杠适用于各种需要高精度、高效率传动的领域，如数控机床、电子设备、精密仪器、医疗设备等。我们深知每个客户的需求和行业特点不同，因此我们会根据客户的需求，提供定制化的解决方案，确保设备的高效运行。 UMBRA H1S50-10M5 umbra丝杠-UMBRA H1S50-10M5 UMBRA滚珠丝杆--UMBRA H1S50-10M5 UMBRA滚珠丝杆-

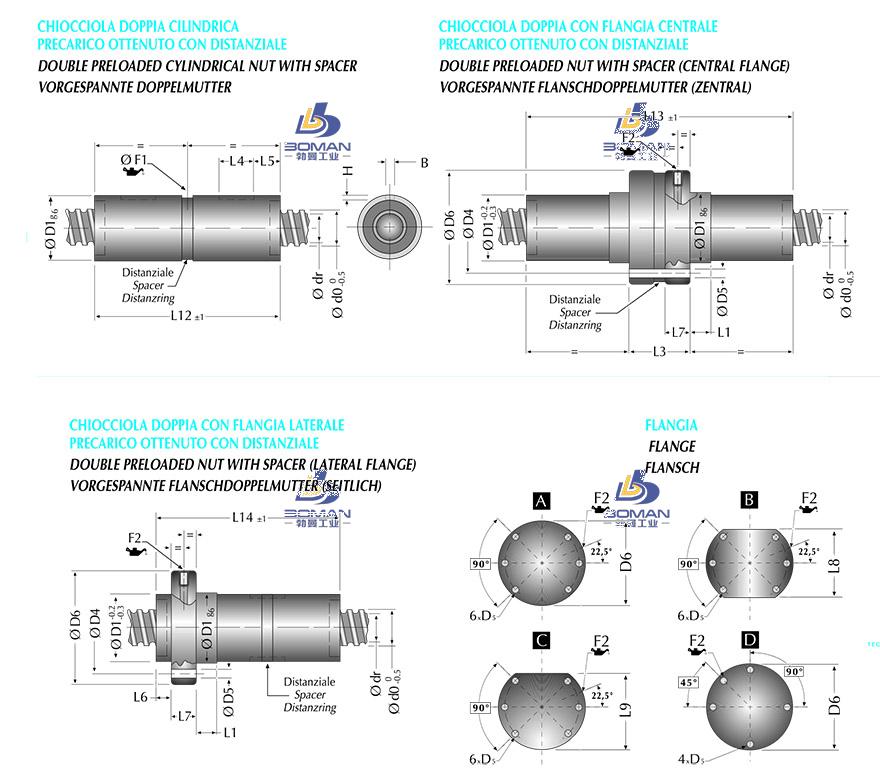

UMBRA H1S50-10M5 UMBRA滚珠丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 50 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 44,5 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 6.350 |
|
| 精度等级 | ||
| 螺母直径 | 75 |
|
| 法兰直径 | 110 |
|
| 螺母长度 | 167 |
|
| 螺母安装 | PCD | 93 |
| 额定动负载 | CaN | 113000 |
| 额定静负载 | C0aN | 99800 |
| 有效圈数 | 5+5 |
|
| 法兰盘宽度 | 16 |
|
| 法兰安装孔通孔直径 | 11,0 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 2464 |
UMBRA H1S50-10M5 UMBRA滚珠丝杆此型号部分数据来源于NSK W1508FA-4G-C5T20 NSK自润滑丝杠
